<목차>
1. Computer Vision?
2. Computer Vision & DL
3. Convolutional Neural Network
4. 주요 모델
1. Computer Vision
◆ Computer Vision?
: 컴퓨터가 디지털 이미지나 비디오에서 의미 있는 정보 추출, 해석할 수 있도록 하는 기술
인간이 시각 정보를 인식하고 이해하는 과정 모방, 다양한 산업 분야에서 중요한 역할
ex. 이미지, 동영상, …
자율주행차, 의료 영상 분석, 얼굴 인식, 보안 시스템, 산업 자동화 등
| 이미지 | 영상 |
| 정지된 단일 프레임의 그림, 고정된 순간 | 시간에 따라 연속적으로 변화하는 여러 프레임의 집합, 움직임 |
| ex. 사진, 단일 프레임 스크린샷 | ex. 동영상, 라이브 스트림 |
◆ Computer Vision 구성요소
픽셀(Pixel)
: 이미지의 가장 작은 단위
특정한 색상 정보 가지며, 그 조합으로 전체 이미지 구성
1) 이미지 해상도: 이미지의 가로, 세로 픽셀 수 (예: 1920x1080)
2) 그레이스케일 이미지: 픽셀이 흑백 정보만 가지며, 보통 0(검정)에서 255(흰색) 사이의 값
3) 컬러 이미지: 각 픽셀이 RGB(Red, Green, Blue) 값을 가지며, 컬러 이미지는 이 세 가지 색상의 조합으로 표현
컬러 공간
: 색상을 숫자로 표현하는 방법
1) RGB: 가장 일반적인 컬러 공간 (예를 들어 (255, 0, 0)= 빨간색, (0, 255, 0)= 녹색, (0, 0, 255)= 파란색)
2) Grayscale: 흑백 이미지로, RGB 채널의 평균 값 사용하여 단일 채널로 변환 (0은 검정, 255는 흰색) (차원 감소도 목적일 수 있다)
3) HSV: 색상(Hue), 채도(Saturation), 명도(Value)로 색상을 표현
2. Computer Vision & DL
◆ Traditional Computer Vision Method
-> 특징 추출 알고리즘 기반

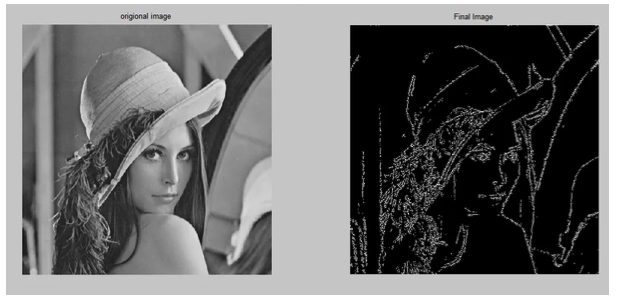

1. 엣지 검출(Edge Detection)
: 이미지에서 물체의 경계 찾는 방법
ex. 소벨(Sobel) 필터, 캐니(Canny) 엣지 검출기
2. 코너 검출(Corner Detection)
: 이미지에서 코너(모서리) 찾는 방법
ex. 해리스(Harris) 코너 검출기
3. SIFT(Scale-Invariant Feature Transform)
: 이미지의 스케일 변화와 회전에 강인한 특징 추출
주로 객체 인식과 이미지 매칭에 사용
4. SURF(Speeded Up Robust Features)
: SIFT의 개선된 버전, 더 빠른 계산 속도

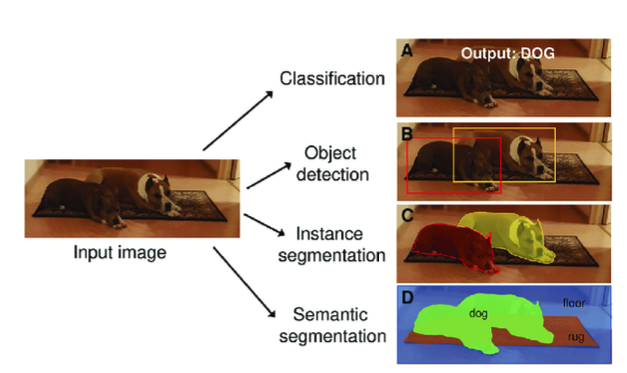

◆ 주요 응용 분야
1) 이미지 분류(Image Classification)
: 이미지를 특정 카테고리로 분류
ex. 개, 고양이, 자동차 등
2) 객체 검출(Object Detection)
: 이미지 내 여러 객체의 위치와 종류 식별
ex. 자율주행차에서 보행자와 차량 인식
3) 이미지 세분화(Image Segmentation)
: 이미지의 각 픽셀을 특정 클래스에 할당
ex. 의료 영상에서 장기 분할
3. Convolutional Neural Network
◆ 합성곱 신경망 (CNN)?
: 이미지와 같은 격자 구조 데이터를 처리하기 위해 설계된 딥러닝 모델
- 이미지 분류, 객체 검출, 이미지 세분화와 같은 컴퓨터 비전 분야에서 뛰어난 성능 발휘
- 이미지 내에서 ‘중요한 특징 자동 추출’하고, 이를 바탕으로 예측이나 분류 작업 수행
- 다수의 합성곱 층과 풀링 층 포함, 지역적 특징 효과적으로 추출
CNN의 기본 구조
1) 합성곱 층(Convolutional Layer)
2) 풀링 층(Pooling Layer)
3) 완전 연결 층(Fully Connected Layer)
4) 활성화 함수(Activation Function)

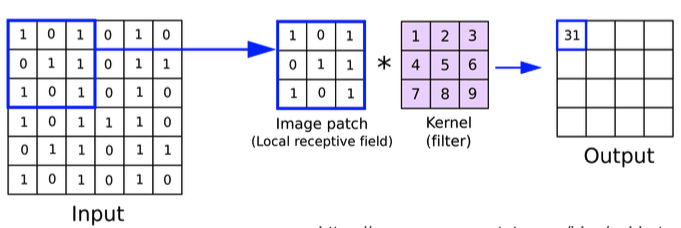

합성곱 층(Convolutional Layer)
: 이미지에서 지역적 특징 추출
작은 필터(또는 커널) 사용하여 입력 이미지에 대해 합성곱 연산 수행
- 필터: 작은 크기의 행렬(예: 3x3, 5x5)로, 입력 이미지에 적용되어 특징 맵 생성
- 스트라이드: 필터가 입력 이미지 위를 이동하는 간격
- 패딩: 출력 크기 조절하거나 경계 정보 손실 방지 위해 입력 이미지의 가장자리에 추가된 픽셀 값

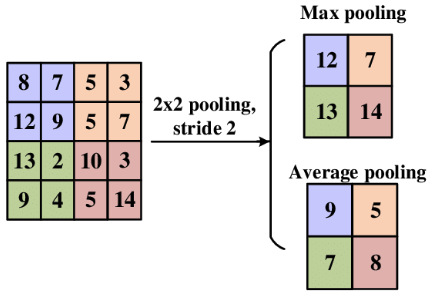

풀링 층(Pooling Layer)
: 입력 이미지의 공간적 크기 줄여 계산량 감소, 모델의 일반화 성능 향상
1. 맥스 풀링: (공간 크기 줄이면서 중요한 특징 보존하기 위해) 풀링 영역 내에서 최대값 선택
2. 평균 풀링: 풀링 영역 내의 평균값 선택
완전 연결 층(Fully Connected Layer)
: 신경망의 마지막 단계에서 사용, 모든 입력 뉴런이 모든 출력 뉴런과 연결
고차원 특징 결합하여 최종 예측 수행
전통적인 신경망과 유사하게 동작
활성화 함수(Activation Function)
: 뉴런의 출력 비선형 변환하여 신경망의 표현력 향상
- ReLU: 가장 널리 사용되는 활성화 함수, 음수를 0으로 변환
- Sigmoid: 출력값을 0과 1 사이로 변환
- Tanh: 출력값을 -1과 1 사이로 변환
◆ CNN의 작동 원리
- 입력 이미지에 대해 여러 단계의 합성곱과 풀링 수행하여 점진적으로 추상화된 특징 추출
- 각 단계에서 추출된 특징 맵은 다음 단계의 입력으로 사용, 이는 고차원의 특징 점진적으로 축적
CNN Flow
1. 이미지 입력: 원본 이미지 또는 전처리된 이미지 입력
2. 합성곱 층: 필터와 스트라이드를 사용하여 지역적 특징 추출
3. 풀링 층: 공간 크기 줄이고 중요한 특징 보존
4. 2-3 반복: 합성곱 층과 풀링 층 여러 번 반복하여 고차원 특징 추출
5. 완전 연결 층: 최종 특징 결합하여 예측 수행
6. 출력: 분류 결과나 회귀 값 출력
| CNN 장점 | CNN 한계 |
| 1) 수작업 없이 중요한 특징 자동으로 추출하여 학습 2) 필터가 지역적 패턴 학습하므로, 이미지의 공간적 구조 효과적으로 활용 3) 저차원에서 고차원으로 특징 점진적으로 학습 |
1) 대량의 데이터 필요, 데이터가 부족할 경우 과적합 발생 2) 다수의 합성곱 연산과 다수의 층 포함하므로, 계산 비용 높음 3) 딥러닝의 특성상, 높은 성능에도 불구하고, 모델의 내부 동작 해석 어려움 |

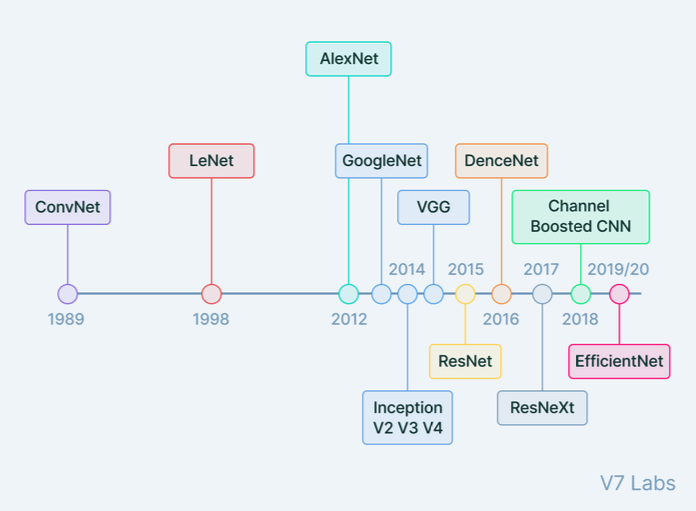

4. 주요 모델
1. LeNet-5
: 1998년에 개발된 합성곱 신경망(CNN), 손글씨 숫자 인식에 사용
- 총 7개의 층으로 구성
- 3개의 합성곱 층과 2개의 풀링 층, 2개의 완전 연결 층으로 구성

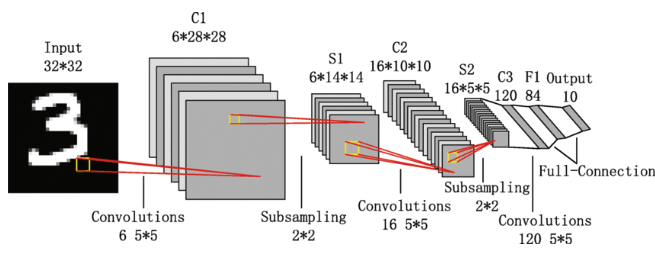

[구조]
1) 입력층: 32x32 픽셀의 흑백 이미지 사용, 입력 이미지 신경망에 전달
2) 합성곱층: 5X5 크기의 6개 필터 사용, 28x28x6의 출력, Sigmoid 또는 Tanh 사용, 저수준의 특징 추출
3) 풀링층: 평균 풀링, 2x2 크기의 필터, 14x14x6의 출력, 특징 맵의 크기 줄여 계산량 감소, 위치 변화에 대한 강건성
향상
4) 합성곱층: 5X5 크기의 16개 필터 사용, 10x10x16의 출력, Sigmoid 또는 Tanh 사용, 더 복잡한 특징 추출
5) 풀링층: 평균 풀링, 2x2 크기의 필터, 5x5x16의 출력, 특징 맵의 크기 더 줄여, 모델의 복잡도 감소
6) 합성곱층: 5X5 크기의 120개 필터 사용, 1x1x120의 출력, Sigmoid 또는 Tanh 사용, 전체 이미지 대표하는 고차
원 특징 추출
7) 완전 연결 층: 84개 뉴런, Sigmoid 또는 Tanh, 추출된 특징을 기반으로 클래스별 점수 계산
8) 출력층: 10개 뉴런 (클래스 수, 0-9), Softmax, 각 클래스에 대한 확률 출력하여, 최종적으로 숫자 분류
| LeNet-5의 장점 | LeNet-5의 단점 |
| 1) 수작업 없이 이미지의 중요한 특징 자동으로 학습 2) 필터가 지역적 패턴 학습하여 이미지의 공간적 구조 효과적으로 활용 3) 저차원에서 고차원으로 특징 점진적으로 학습하여, 복잡한 패턴도 효과적으로 인식 4) 풀링 층을 통해 파라미터 수 줄이고, 계산량 효율적 관리 |
1) 여러 층을 포함하므로, 모델의 설계와 학습 복잡 2) 계산 비용 높음 3) 대량의 데이터 필요 |
2. AlexNet
: 2012년 ImageNet 대회에서 우승하며 딥러닝 분야에 큰 혁신을 가져온 합성곱 신경망(CNN) 모델
- 입력 이미지에서 저수준 특징 추출 후, 점진적으로 더 복잡하고 추상적인 특징 학습
- 8개의 학습 가능한 층으로 구성
- 5개의 합성곱 층과 3개의 풀링 층, 3개의 완전 연결 층으로 구성
- ReLU 활성화 함수와 드롭아웃 도입하여 모델 성능 향상

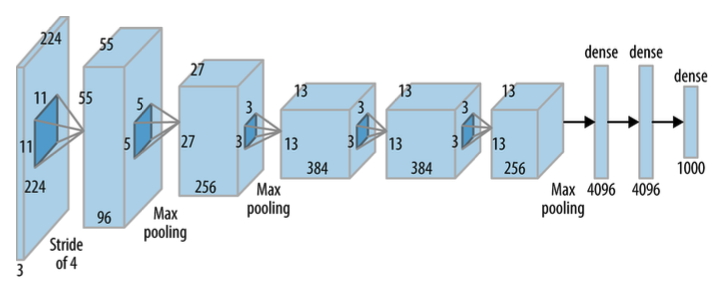

[구조]
- 입력층: 224x224x3 크기의 RGB 이미지, 이미지를 모델에 입력
- 합성곱층: 11X11, 96개 필터, 스트라이드 4, 55x55x96의 출력, ReLU, Local Response Normalization(LRN), 큰 필터와 스트라이드 사용하여 저수준의 특징 추출
- 풀링층: 맥스 풀링, 3x3 필터, 스트라이드 2, 27x27x96의 출력, 공간 크기 줄이고, 중요한 특징 보존
- 합성곱층: 5X5 크기의 256개 필터 사용, 스트라이드 1, 패딩 1, 27x27x256의 출력, ReLU, LRN, 중간 수준의 특징 추출
- 풀링층: 맥스 풀링, 3x3 필터, 스트라이드 2, 13x13x256의 출력, 공간 크기 줄이고, 중요한 특징 보존
- 합성곱층: 3X3 크기의 384개 필터 사용, 스트라이드 1, 패딩 1, 13x13x384의 출력, ReLU, 고차원 특징 추출
- 합성곱층: 3X3 크기의 384개 필터 사용, 스트라이드 1, 패딩 1, 13x13x384의 출력, ReLU, 더 깊은 고차원 특징 추출
- 합성곱층: 3X3 크기의 256개 필터 사용, 스트라이드 1, 패딩 1, 13x13x256의 출력, ReLU, 마지막 고차원 특징 추출
- 풀링층: 맥스 풀링, 3x3 필터, 스트라이드 2, 6x6x256의 출력, 공간 크기를 줄이고, 중요한 특징을 보존
- 완전 연결 층: 4096개 뉴런, ReLU, 드롭아웃 0.5, 고차원의 특징 결합하여 중요한 정보 추출
- 완전 연결 층: 4096개 뉴런, ReLU, 드롭아웃 0.5, 더 높은 수준의 고차원 특징 결합
- 완전 연결 층: 1000개 뉴런 (ImageNet의 클래스 수), Softmax, 각 클래스에 대한 확률을 출력하여 최종 분류
◇ AlexNet 주요 특징
ReLU 활성화 함수
- 음수를 0으로 변환하고, 양수는 그대로 통과시키는 비선형 함수
- 기울기 소실 문제 완화, 학습 속도 크게 향상
- ReLU(x) = max(0, x)
드롭아웃 (Dropout)
- 학습 시 특정 뉴런 무작위로 비활성화하여 과적합 방지하는 정규화 기법
- 모델의 일반화 성능 향상, 다양한 뉴런 조합 학습하도록 유도
Local Response Normalization (LRN)
- 인접한 뉴런들의 응답 정규화하여 일반화 성능 향상
- 인접한 뉴런의 활성화 억제하여 과대 적합 방지
데이터 증강 (Data Augmentation)
- 학습 데이터의 다양성 높이기 위해 원본 데이터 변형
- 모델이 더 다양한 패턴 학습하도록 돕고, 과적합 방지
| AlexNet의 장점 | AlexNet의 단점 |
| 1) ImageNet과 같은 대규모 데이터셋 효과적 학습하여 높은 성능 발휘 2) ReLU 활성화 함수 사용해 기울기 소실 문제 완화, 학습 속도 크게 향상 3) 드롭아웃 사용해 과적합 방지, 모델의 일반화 성능 향상 4) 데이터 증강 통해 훈련 데이터의 다양성 높여 과적합 방지 |
1) 많은 층과 필터 사용하므로 계산 비용 높음 2) 대규모 데이터 처리하기 위해 많은 메모리 필요 3) 여러 층 포함하므로 모델의 설계와 학습 복잡 |
3. VGGNet
: 2014년 ILSVRC(ImageNet Large Scale Visual Recognition Challenge) 대회에서 우수한 성능 보여준 합성곱
신경망(CNN) 모델
- 신경망의 깊이 증가시킴으로써 성능 향상시키는 방법 제시
- 매우 깊은 신경망 구조, VGG-16과 VGG-19의 두 가지 주요 변형 존재
- 작은 크기(3x3)의 필터 사용하여 깊이 증가시키는 것이 핵심
[구조]
- 입력층: 224x224x3 크기의 RGB 이미지, 이미지 모델에 입력
- 합성곱층: 3x3, 스트라이드 1, 패딩 1, ReLU
- 풀링층: 맥스 풀링, 2x2 필터, 스트라이드 2,공간 크기 줄이고, 중요한 특징 보존
- 완전 연결 층: 4096개 뉴런, ReLU, 드롭아웃 0.5
- 출력층: 1000개 뉴런 (ImageNet의 클래스 수), Softmax
◇ VGGNet - 16
- 13개의 합성곱 층과 3개의 완전 연결 층으로 구성
- VGG구조가 반복되는 구조
- 블록으로 구분
[VGG-16 구조]
- 입력층: 224x224x3 크기의 RGB 이미지, 이미지 모델에 입력
- Block1: 3x3, 64개 필터 갖는 합성곱층 2개, 2x2, 스트라이드 2의 최대풀링층 1개
- Block2: 3x3, 128개 필터 갖는 합성곱층 2개, 2x2, 스트라이드 2의 최대풀링층 1개
- Block3: 3x3, 256개 필터 갖는 합성곱층 3개, 2x2, 스트라이드 2의 최대풀링층 1개
- Block4: 3x3, 512개 필터 갖는 합성곱층 3개, 2x2, 스트라이드 2의 최대풀링층 1개
- Block5: 3x3, 512개 필터 갖는 합성곱층 3개, 2x2, 스트라이드 2의 최대풀링층 1개
- 완전연결층: 4096개의 뉴런, ReLU, 드롭아웃 0.5의 완전연결층 2개, 1000개의 뉴런, Softmax 갖는 완전연결층 1개
◇ VGGNet 주요 특징
1. 작은 필터(3x3)
- 3x3 크기의 작은 필터 사용하여 신경망의 깊이 증가
- 작은 필터 여러 번 적용하면 더 큰 수용 영역 효과적으로 커버, 더 복잡한 패턴 학습 가능
2. 심층 구조
- 매우 깊은 신경망 구조 통해 고차원 특징 학습
- 깊은 신경망은 더 복잡한 특징 추출, 모델의 표현력 향상
3. ReLU 활성화 함수
- 각 합성곱 층 뒤에 ReLU 활성화 함수 사용하여 비선형성 추가
4. 드롭아웃
- 완전 연결 층에서 드롭아웃 사용하여 과적합 방지
| VGGNet의 장점 | VGGNet의 단점 |
| 1) 작은 필터 반복적으로 사용하여 모델의 구조 단순화 + 깊이 증가 2) ImageNet과 같은 대규모 데이터셋에서 높은 정확도 달성 3) AlexNet에 비해 더 깊은 구조 사용하여 성능 향상 |
1) 많은 층과 필터 사용하므로 계산 비용 높음 2) 대규모 데이터 처리하기 위해 많은 메모리 필요 3) 여러 층 포함하므로 모델의 설계와 학습 복잡 |

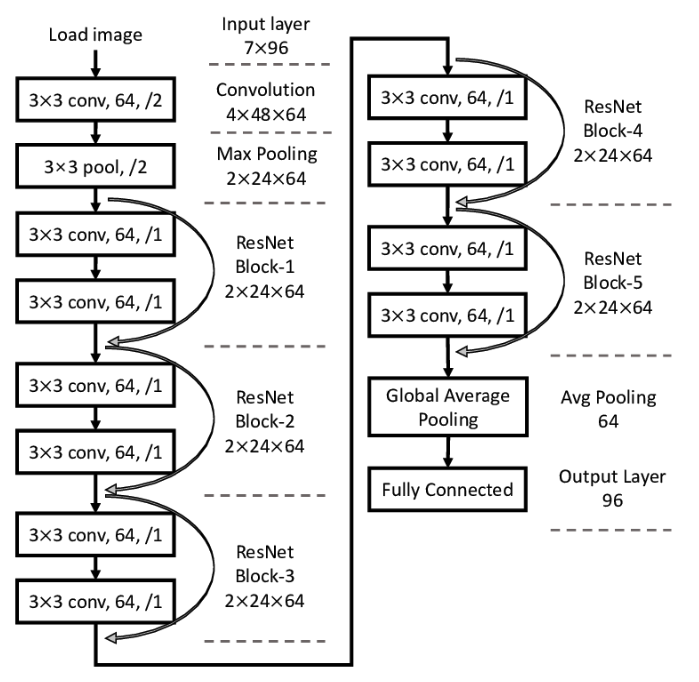

4. ResNet(Residual Networks)
: 매우 깊은 신경망 학습할 때 발생하는 기울기 소실 문제 해결하기 위해 잔차 연결 도입
- 수백 개의 층 가진 매우 깊은 신경망 효과적으로 학습 가능
- 기본적으로 VGG-19의 구조 이어받음
◇ ResNet 주요 특징

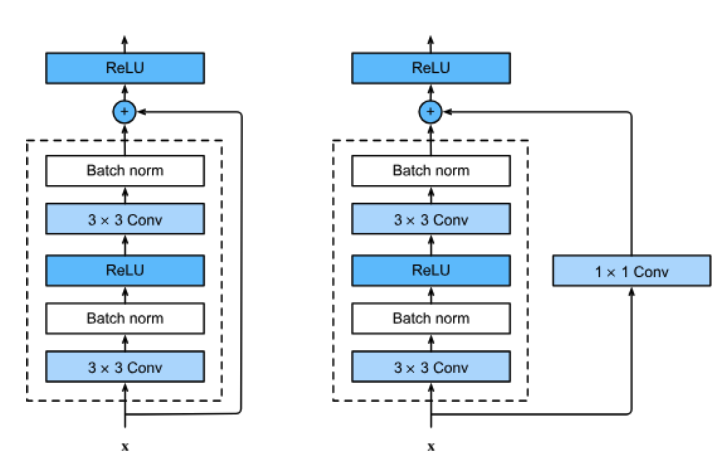

잔차 연결(Residual Block)
- 각 층이 학습할 함수를 잔차로 표현, 입력을 출력에 더하는 스킵 연결 도입
- 신경망의 각 층이 학습해야 할 정보를 원본 입력 값과의 차이(잔차)로 표현
- 기울기 소실 문제 완화, 더 깊은 신경망 효과적 학습 가능
병목 블록
- 1x1 합성곱 층 사용하여 차원 축소 및 복원하여 연산량 감소
- 연산 효율성 높이고, 더 깊은 네트워크 설계
배치 정규화
- 각 합성곱 층 뒤에 배치 정규화 적용하여 학습 안정화, 속도 향상
심층 구조
- 매우 깊은 신경망 통해 고차원 특징 학습해서 더 복잡한 특징 추출, 모델의 표현력 향상
| ResNet의 장점 | ResNet의 단점 |
| 1) 잔차 연결 통해 기울기 소실 문제 완화, 깊은 신경망 효과적으로 학 2) ImageNet과 같은 대규모 데이터셋에서 높은 정확도를 달성 3) 병목 블록 사용하여 연산 효율성 높이고, 더 깊은 네트워크 설계 가능 |
1) 많은 층과 필터 사용하므로 계산 비용 높음 2) 대규모 데이터 처리하기 위해 많은 메모리 필요 3) 여러 층을 포함하므로 모델의 설계와 학습 복잡 |
5. SSD(Single Shot MultiBox Detector)
: 객체 검출 모델
- 단일 신경망 패스로 여러 객체의 위치와 클래스 동시 예측
- VGG16의 구조 이어받음
- 최근에는 ResNet 모델 구조로 대체되는 경우도 있음
[주요개념]
1) 싱글 샷 검출(Single Shot Detection)
- 이미지 전체를 한 번에 처리하여 객체의 위치와 클래스 동시 예측, 속도 매우 빠름
2) 멀티스케일 특징 맵(Multi-scale Feature Maps)
- 다양한 크기의 특징 맵 사용하여 객체 검출
3) 디폴트 박스(Default Boxes)
- 다양한 크기와 종횡비 가진 박스 미리 정의하여 각 위치에서 객체 검출
[SSD 구조]
기본 네트워크(Base Network)
- VGG-16 또는 ResNet과 같은 사전 학습된 모델 사용
- 기본 네트워크의 마지막 몇 층은 제거되고, 합성곱 층 추가해서 사용
추가 합성곱 층
- 기본 네트워크 위에 여러 합성곱 층 추가하여 다양한 크기의 특징 맵 생성
멀티스케일 특징 맵
- 다양한 크기의 특징 맵을 통해 객체 검출
[SSD Flow]
1. 입력: 원본 이미지가 모델에 입력
2. 기본 네트워크: VGG-16을 통해 초기 특징 추출
3. 추가 합성곱 층: 기본 네트워크에 추가된 합성곱 층을 통해 다양한 크기의 특징 맵을 생성
4. 디폴트 박스 생성: 각 특징 맵의 각 셀 위치에서 다양한 크기와 종횡비를 가진 디폴트 박스를 생성
5. 예측: 각 디폴트 박스에서 위치 오프셋과 클래스 확률을 예측
6. 손실 계산: 예측된 위치와 클래스 확률을 실제 값과 비교
7. 학습: 손실을 최소화하도록 모델 학습
8. 객체 검출: 새로운 이미지에서 객체를 검출
| SSD의 장점 | SSD의 단점 |
| 1) 단일 패스로 객체 검출 수행하므로 매우 빠름 2) 다양한 크기의 특징 맵 사용하여 다양한 크기의 객체 효과적으로 검출 3) 단일 신경망으로 모든 예측 수행하므로 구현 상대적으로 간단 |
1) 작은 객체 검출하는 데 어려움 겪을 수 있음 2) 다양한 크기의 특징 맵과 많은 디폴트 박스 사용하므로 메모리 사용량이 많을 수 있음 |
